配网架空线绝缘缺陷带电检测及定位仪器 产品介绍

一、研发背景与设计理念

在配电网运维中，架空线路因绝缘子劣化、树障放电、线夹松动、导线开裂等隐蔽性缺陷导致的非计划停运事件频发。传统检测手段（如红外测温、超声波检测）存在效率低、依赖人工经验、无法精确定位等瓶颈。

本产品针对10kV配网架空线路及沿线设备（变压器、柱上开关、电缆终端头等）研发，集高频电流传感、边缘计算、卫星授时同步、行波定位算法于一体，无需停电即可在日常巡视中完成“千米级覆盖、米级精度、分钟级出报告”的智能化带电检测，真正实现配网设备由“被动抢修”向“主动防御”的运维模式转型。

二、系统架构与核心组件

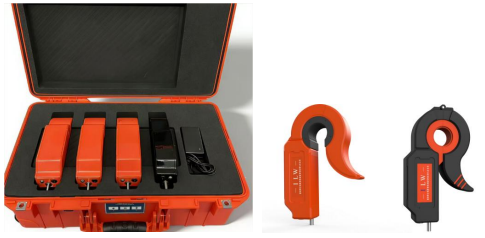

系统采用“端-边-云”一体化架构设计，由硬件感知层、边缘计算层与软件应用层构成。

三、产品功能亮点（四大维度）

1. 全场景覆盖，零漏检

• 全设备类型：兼容架空裸导线/绝缘导线、绝缘子、避雷器、柱上开关、电缆终端头等。

• 多缺陷识别：可精准识别导线开裂、金具老化、线路覆冰、树障放电起始点、绝缘子劣化、线夹松动等10+种典型隐患。

• 逐相检测：支持对A、B、C三相分别挂接检测，杜绝单相缺陷漏报。

2. 颠覆性检测效能

• 效率倍增：较传统红外/超声检测手段，综合效率提升5-10倍。

• 极速部署：现场5分钟即可完成设备挂接与通讯连接。

• 秒级出图：点击检测后，2分钟内输出包含定位谱图、PRPD图谱、时域波形的可视化报告。

3. 军工级高精度指标

• 灵敏度：覆盖 50pC ~ 100000pC 宽动态范围，既捕获微弱早期放电，亦不遗漏强放电。

• 采样率：高达 125MS/s，确保纳秒级脉冲波形不失真。

• 识别率：缺陷智能识别率 >90%，综合检测精度 >95%，较同类产品检出率提升10%。

4. 智能化操作与恶劣环境适应

• 带电作业：无需停电，保障供电可靠性。

• 宽温域工作：支持 -40℃ ~ 80℃ 极端温度及 5% ~ 100%RH 全湿度环境。

• 无线互联：支持4G/5G及热点直连，摆脱线束束缚。

四、三大场景化工作模式详解

五、智能软件平台功能详解

软件终端覆盖PC端（分析主机）与移动端（手机APP），实现全流程数字化管控：

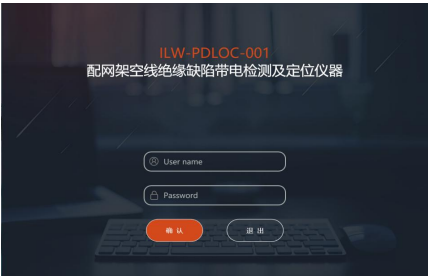

1.权限安全登录：双重身份验证，确保操作可追溯，保障数据安全。

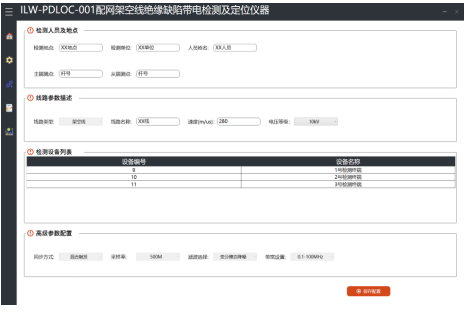

2.检测信息建档：支持录入线路名称、电压等级（10/35kV）、杆塔区间、检测单位等信息，自动关联报告。

3.一键硬件自检：向所有挂网设备发送握手信号，界面红/绿灯直观显示通讯状态，杜绝无效检测。

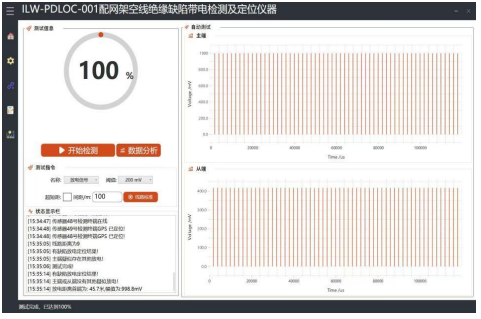

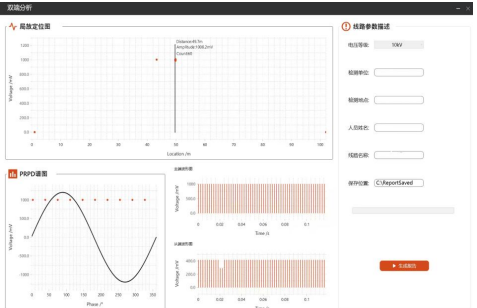

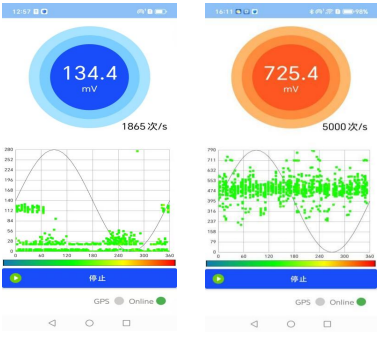

4.实时波形与图谱分析：

时域波形图：直观呈现原始脉冲尖峰，辅助复核信号有效性；

PRPD谱图：展示放电在工频周期内的相位分布，智能区分内部气隙放电、沿面放电、电晕放电等典型缺陷类型；

定位谱图：横坐标为沿线距离，红色圆点密集区即为缺陷点，同时标注放电幅值与频次。

5.一键生成标准化报告：自动抓取定位图、谱图及结论，输出Word格式检测报告，存储于预设路径（C盘Reportsaved）。

6.历史数据深度回放：支持按线路、人员、时间多维度检索历史记录，便于缺陷发展趋势跟踪、专家远程会诊及培训教学。

六、标准化作业闭环管理

• 本产品不仅提供检测工具，更融入电力系统精益化管理流程：

• 72小时缺陷入系统：检测发现的缺陷在72小时内录入供服系统/PMS缺陷库，启动正式管控流程。

• 分级消缺跟踪：

• 危急/严重缺陷：24小时内采用不停电作业处理；

• 一般缺陷：全量纳入检修计划。

• 整改闭环复测：整改完成后24小时内安排复测，上传整改前后照片，确保消缺效果经得起验证，形成“检测→定位→消缺→复测”的完整闭环。

七、详细技术参数一览

八、合规性保障

产品严格遵循国家电网及电力行业核心标准，确保检测数据与运维体系无缝对接：

• Q/GDW 10799.8-2023《电力安全工作规程》

• DL/T 664—2016《带电设备红外诊断应用规范》

• DL/T 1753-2017《配网设备状态检修试验规程》

• Q/GDW 1519-2014《配电网运维规程》

• Q/GDW 745-2012《配电网设备缺陷分类标准》
