ICW-001 电缆线路绝缘缺陷带电检测及定位仪

一、 产品定义与总体定位

ICW-001是一套专用于输配电电缆线路的绝缘缺陷带电检测及定位系统。它基于高频电流传感技术和双端行波定位原理，能够在电缆不停电、不解体的状态下，对运行中的电缆线路进行局部放电（Partial Discharge, PD）检测。

该系统覆盖10kV中压配电电缆至220kV高压输电电缆，有效解决了地埋电缆长期以来“无带电检测手段”及“故障隐患无法提前预警”的行业技术瓶颈。其核心价值在于将电缆运维模式从事故后的“故障排查”升级为事故前的“缺陷状态评估”。

二、 研发背景与行业痛点攻克

1. 地埋电缆的“盲测”困境
输配电电缆多直埋或敷设于排管中，物理环境封闭。传统的红外热像（测温度）、紫外成像（测电晕）及超声法（测声波）均无法穿透电缆的多层金属屏蔽层（铜带/钢铠）和外护套，对地下电缆内部绝缘状态完全失效。

2. 国外同类产品的技术短板
国际现有高频局放检测仪，普遍存在强电磁干扰环境下信噪比极低、无法有效识别局放信号与噪声的问题，且多为单端检测，无法对缺陷位置进行有效标定，导致检测结果参考意义有限。

3. ICW-001 的突破性解决思路
本系统采用高频电流互感器（HFCT）穿透屏蔽层感应接地线中的微弱脉冲信号，结合双端行波法，通过捕捉局放脉冲到达电缆两端的时间差，实现精准的物理定位，彻底打破国外技术在该领域的垄断。

三、 核心技术原理

1. 传感方式（信号拾取）

• 接地线高频电流互感器：卡装在电缆终端或中间接头的接地引流线上，利用罗氏线圈原理，无损拾取高频局放脉冲电流信号。

• 核相孔高频电流传感器：针对特定封闭式开关柜或终端结构，通过核相孔进行信号耦合，确保全场景适配。

2. 同步技术（时间基准）
系统采用独立脉冲源注入同步法。双端主机通过内置高稳时钟，配合脉冲注入单元的硬触发校准，实现双端采集卡的纳秒级（≤20ns）时钟同步。这是保证长距离定位精度的物理基石。

3. 定位算法（核心数学逻辑）
基于双端行波时差法（Dual-end Traveling Wave Time Difference）。公式原理为：（其中LL为电缆全长，vv为波速，ΔtΔt为脉冲到达两端的时间差）。结合时频相关性分析算法，将采集到的时域波形进行频域变换与互相关运算，从而在强白噪声背景下精确提取真实的局放脉冲到达时刻。

4. 抗干扰技术
系统采用数字滤波（1MHz～80MHz频带选择）与自适应阈值动态调整技术，有效滤除电力载波、高频保护信号及现场随机脉冲干扰，确保数据采集的有效性。

四、 产品核心优势深度解读

1. 功能强——全类型缺陷覆盖
系统对导致电缆绝缘劣化的各类本源缺陷均有高度敏感性，包括但不限于：

• 机械性缺陷：施工外力损伤、弯曲过度导致的护套开裂；

• 环境性缺陷：电缆进水受潮、绝缘树枝状老化、化学腐蚀；

• 工艺性缺陷：电缆接头/终端制作工艺不良（半导电层断口台阶错误、应力锥位置偏移）、压接松动；

• 劣化性缺陷：绝缘材料长期过负荷运行导致的热老化、电老化，以及高压交联电缆特有的缓冲层烧蚀与护套变形。

2. 效率高——长距离区段一键扫描
区别于传统逐点巡检，ICW-001支持一次性完成长达5公里电缆区段的全面扫描。在整个检测区间内，所有存在绝缘缺陷的点位（无论多少个）将同时被捕获并差异化显示在定位谱图上，极大缩短了整条线路的检测窗口时间。

3. 易操作——不停电快速部署

• 非侵入式安装：所有传感器均为钳形或吸附式结构，安装在接地线或核相孔处，与一次高压回路无电气连接，对主网运行零影响。

• 极简工作流：现场安装耗时约5分钟，系统自检与自动采集分析耗时约2分钟，即时生成定位谱图，结果呈现直观。

4. 结果准——亚米级定位可信度高

• 高灵敏度：最低可检测50皮库（pC）的微弱放电，该量级远早于绝缘击穿阈值，属早期预警范畴。

• 高精度定位：依托20ns的超低同步误差，结合高速采样，定位物理误差严格控制在±10米以内。

• 高辨识率：缺陷识别算法对真实局放与干扰信号的甄别准确率及缺陷原因辨识率均大于95%，有效避免了误报带来的无效开挖。

五、 详细技术规格表

六、 产品系统组成与物理架构

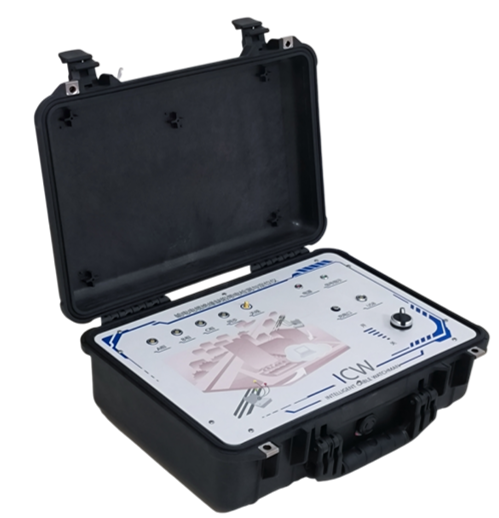

1.检测主机：内置高性能FPGA与嵌入式工控板，负责信号采集、算法运算与图谱生成，配备工业级触摸显示屏，支持本地实时查看。

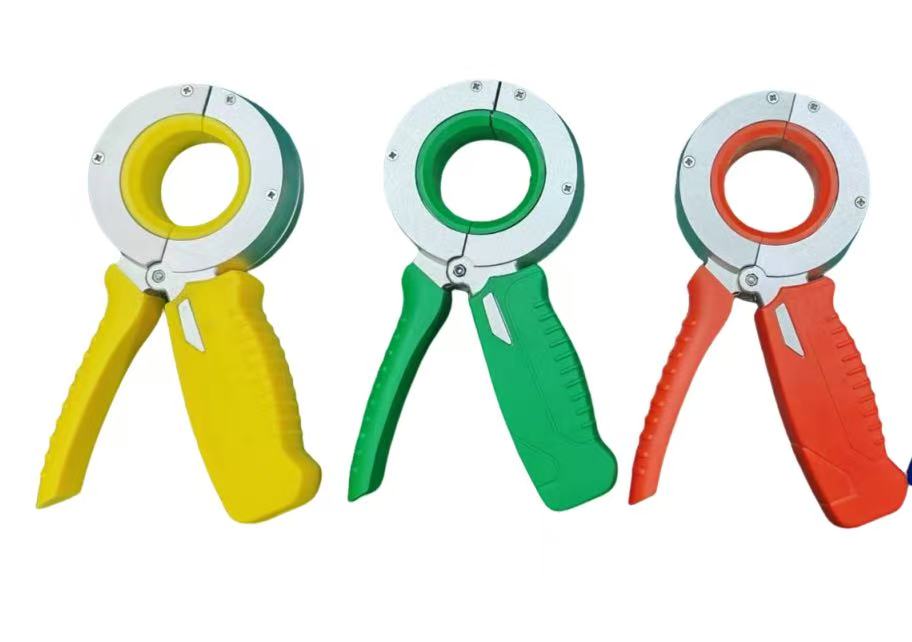

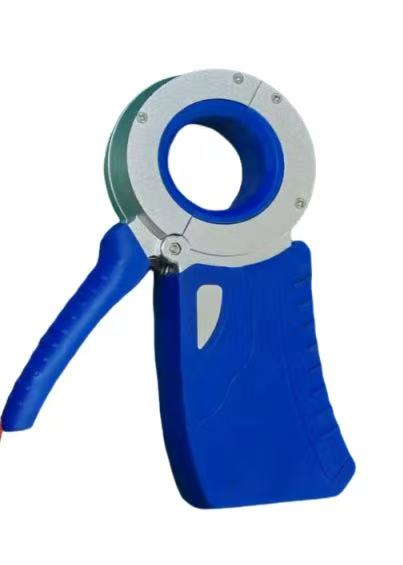

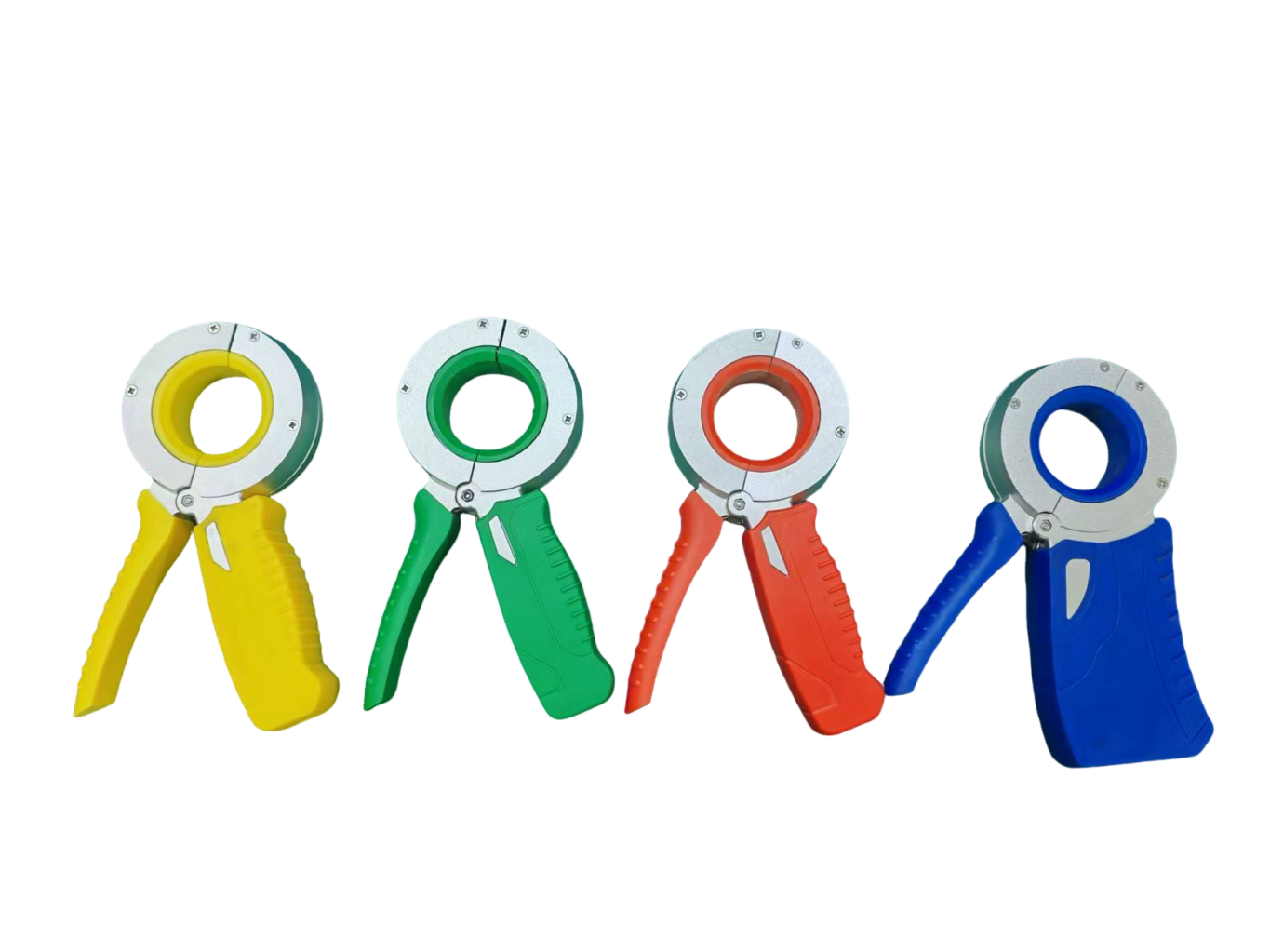

2.接地线局放检测单元：采用开合式钳形高频电流互感器，内径可适配不同粗细的接地线，具备屏蔽层，抗外部磁场干扰。

3.核相孔局部放电传感器：特制微型探头，匹配开关柜核相孔尺寸，便于在无法接触接地线的场景下取信。

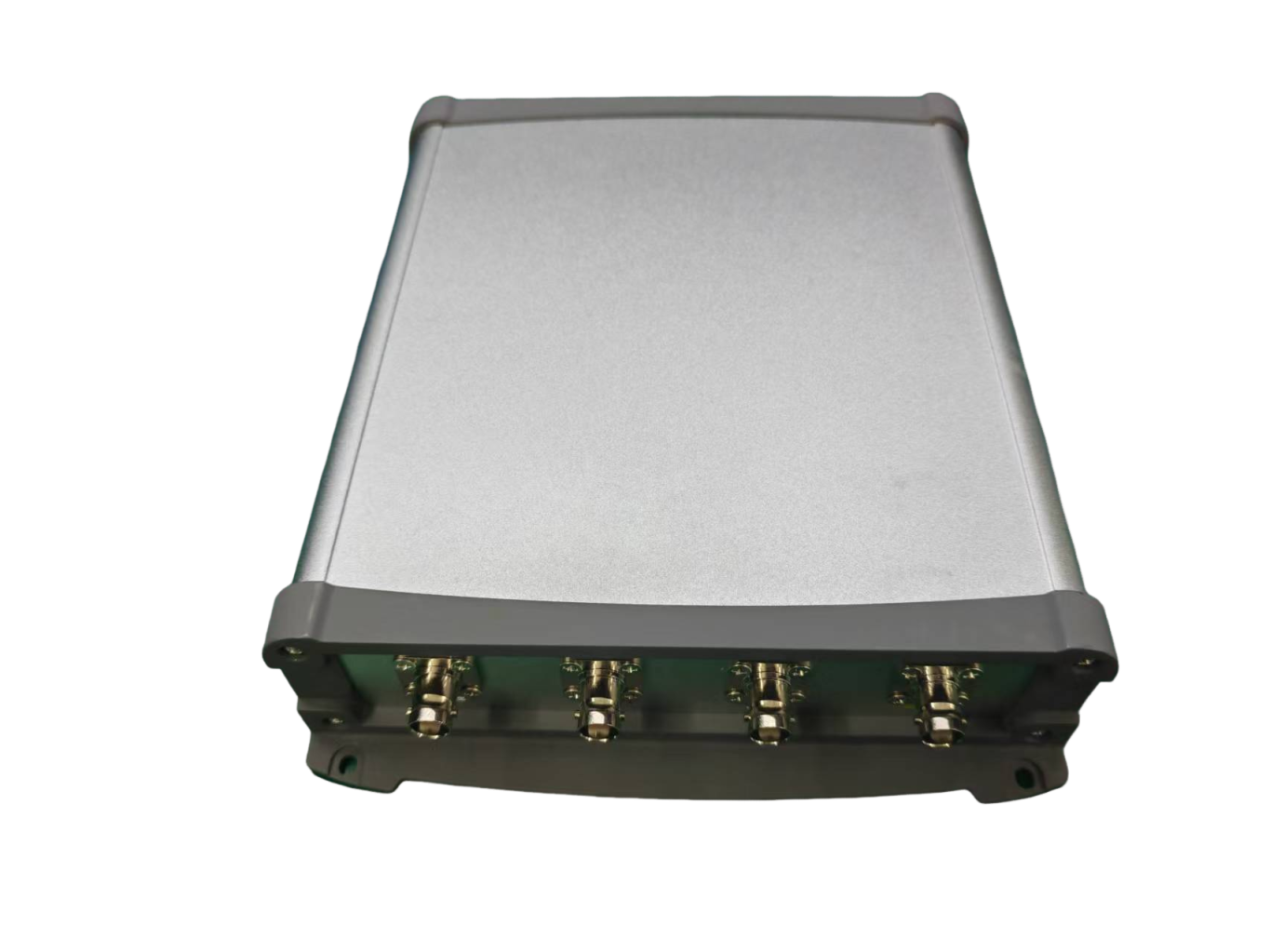

4.同步脉冲单元：具备高压隔离功能，向电缆芯线或接地回路注入极低能量的校准脉冲，用于测量电缆行波传播速度及校验双端时钟同步精度。

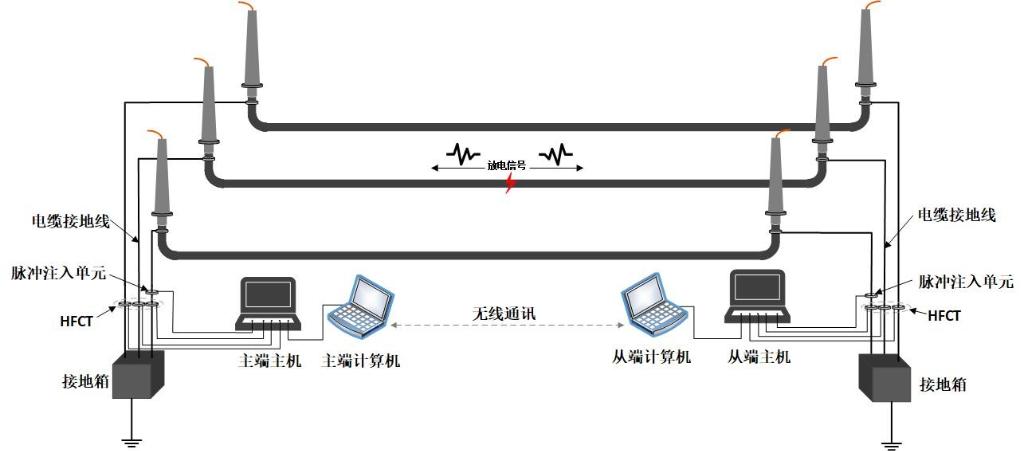

5.仪器布置示意图
